A-FRAME • КР 28-02/21
Серийный проект КР
Модульный «Альпийский дом» A-Frame 180 м²

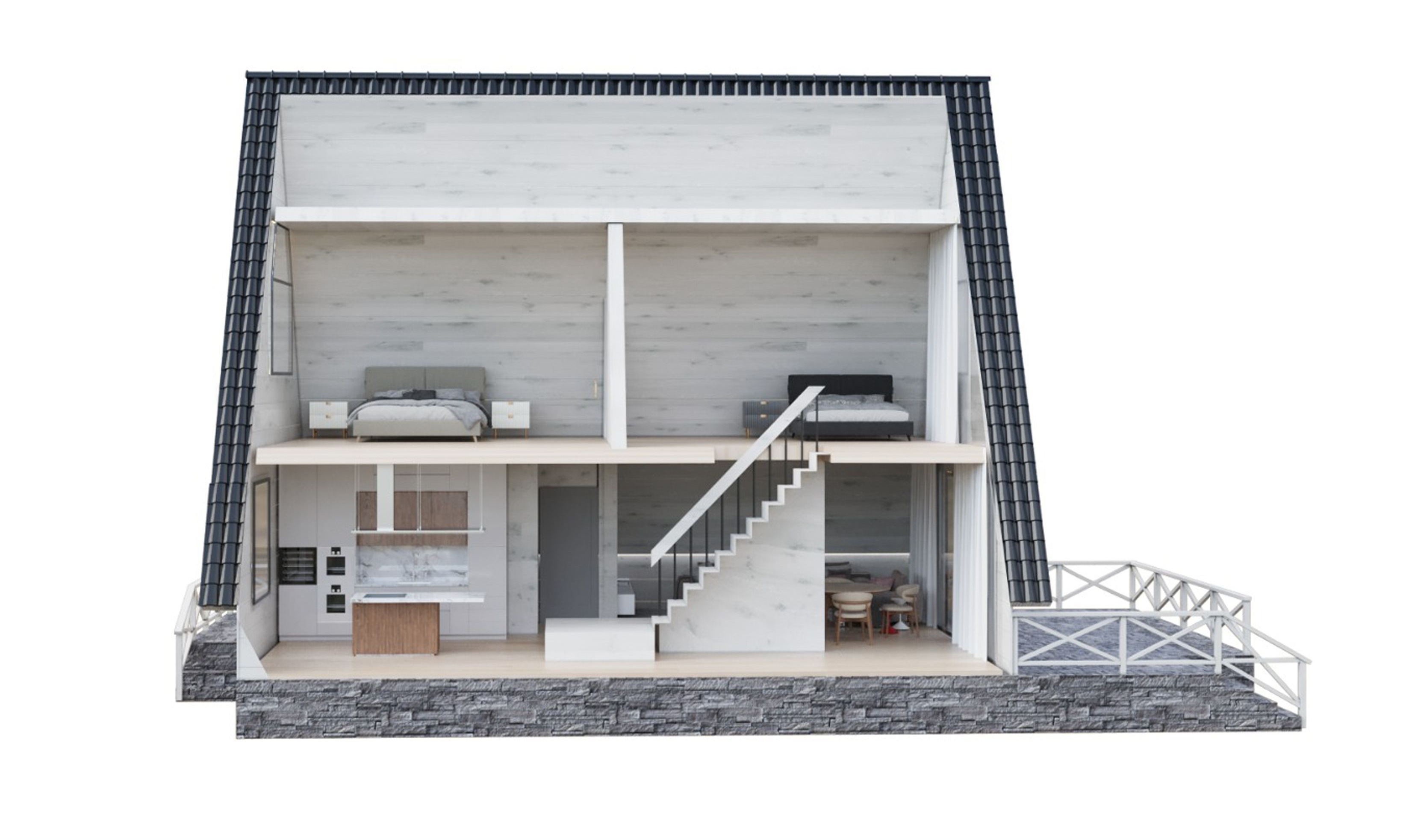

Двухэтажный каркасно-модульный жилой дом с панорамным остеклением и просторной террасой
СПРАВКА ПО ОБЪЕКТУ (АРХИВ ПРОИЗВОДСТВА):
Проект просторного двухэтажного дома площадью 180 м² на базе жесткого стального каркаса. Включает полный комплект рабочих чертежей КР стальной рамы и схему раскладки энергоэффективных сэндвич-панелей.
Площадь
180 м²
Этажность
2 этажа
Модулей / Блоков
6 шт.
Срок завода
35 дней
Архитектурно-конструктивное описание
Флагманский проект двухэтажного модульного дома «Альпийский дом» (A-Frame) общей площадью 180 м², разработанный конструкторским бюро REBUTE (шифр рабочей документации 28-02/21-КР).

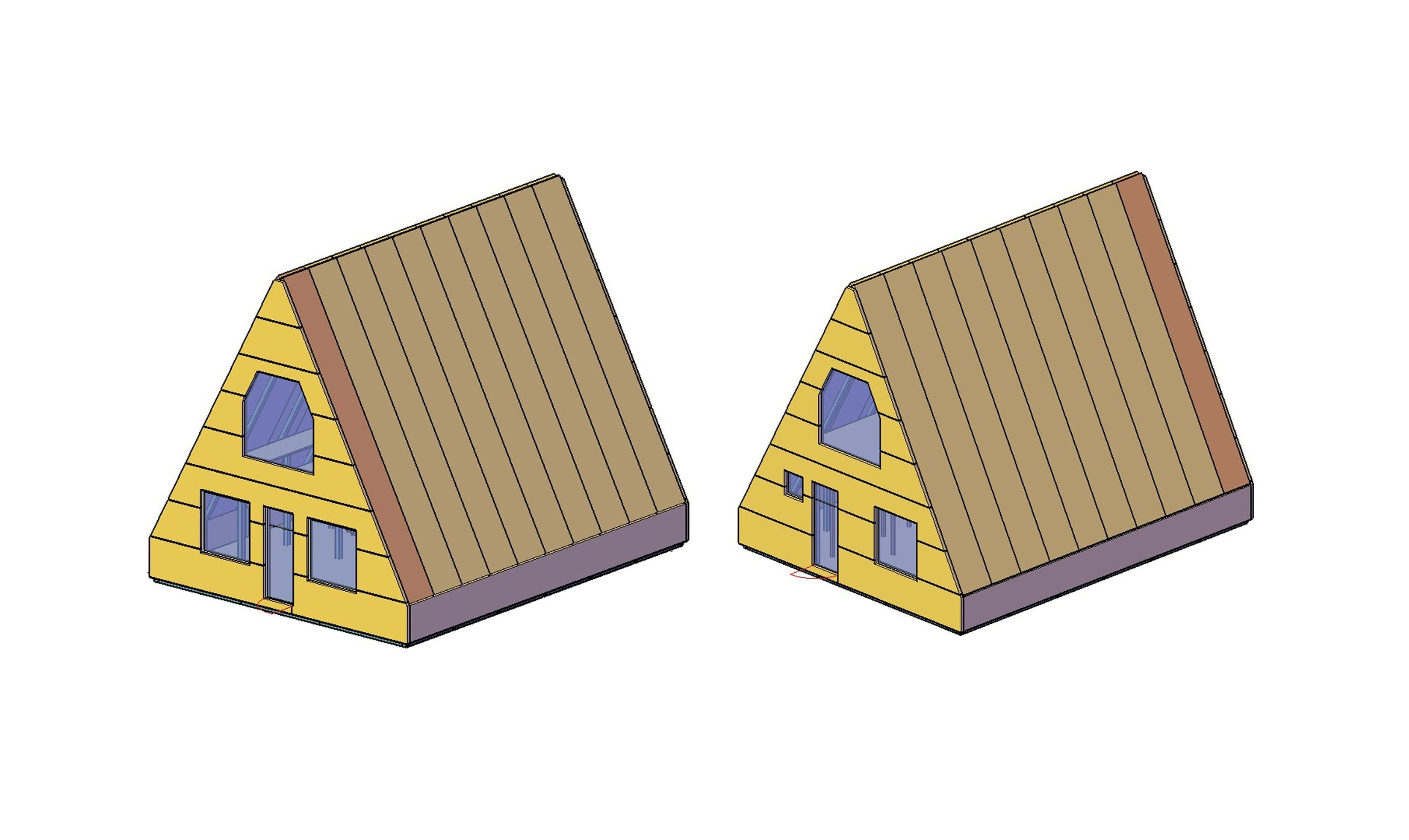

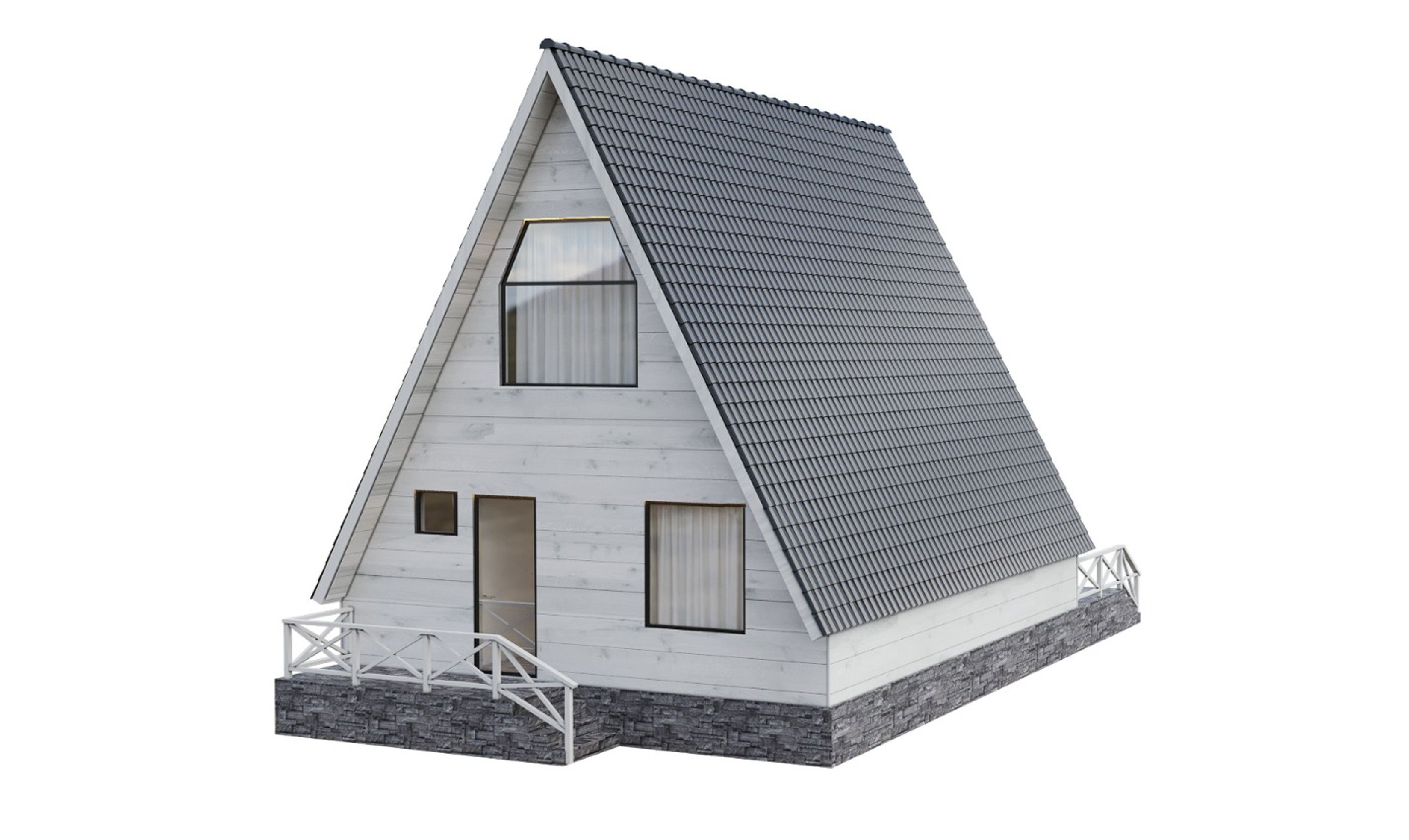

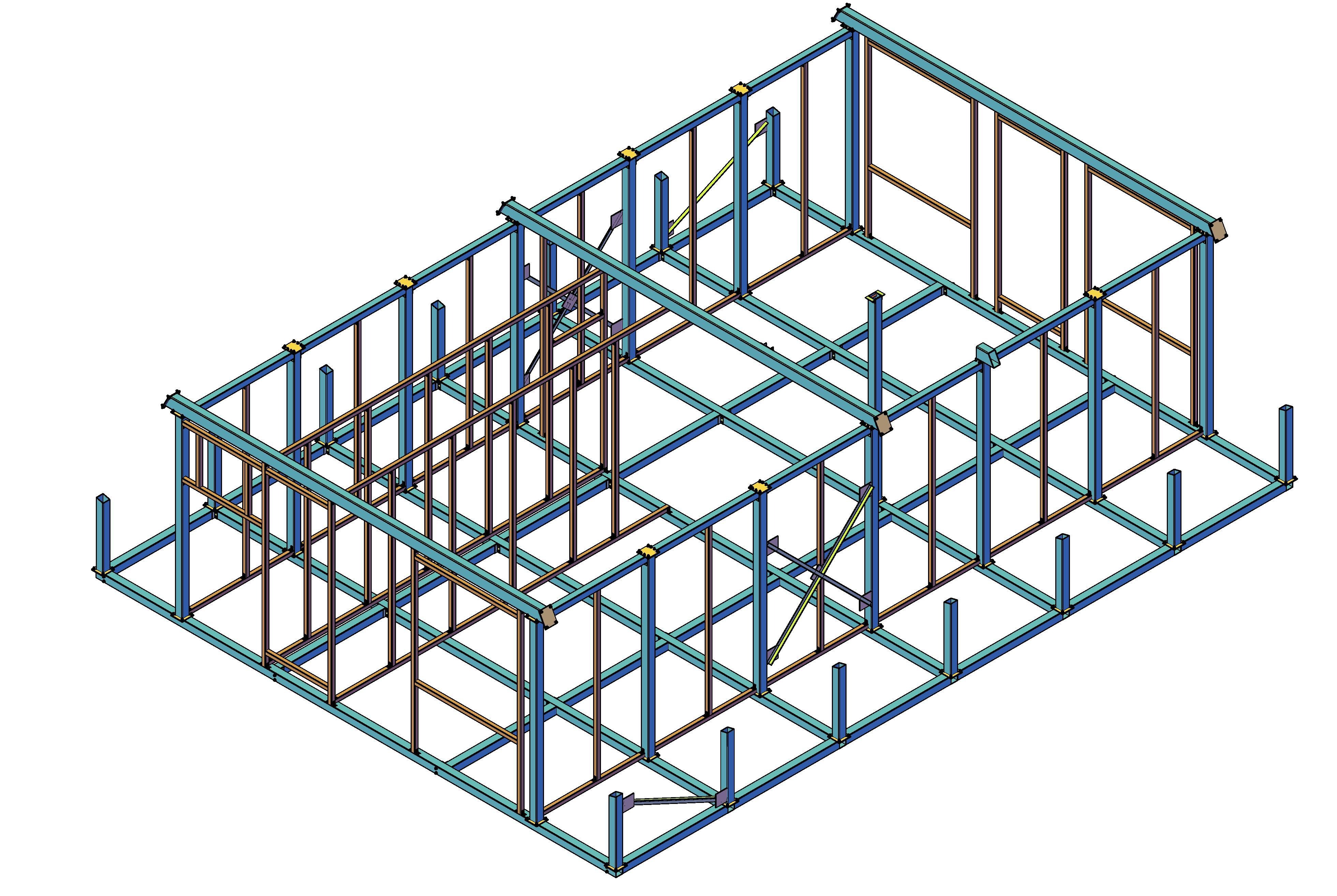

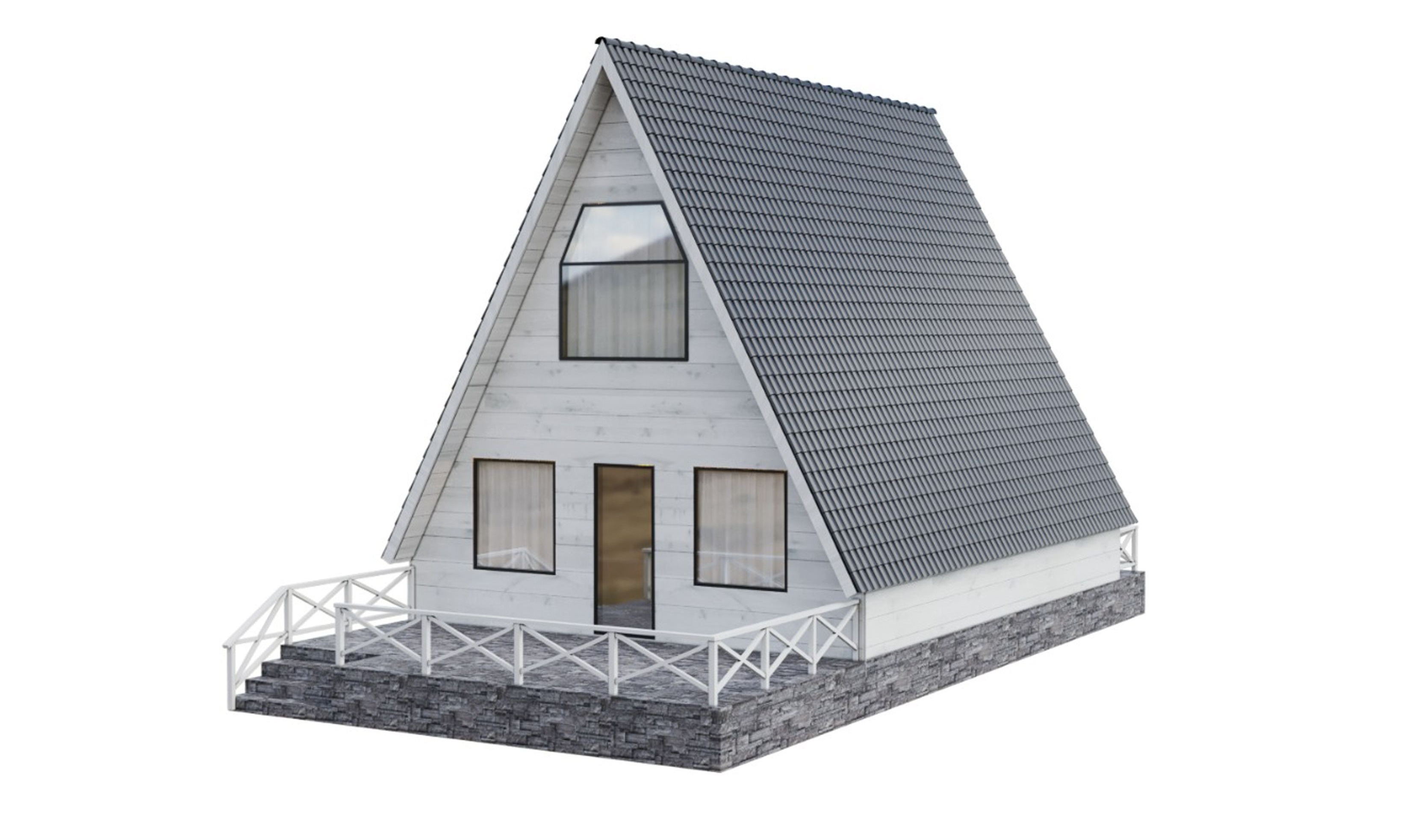

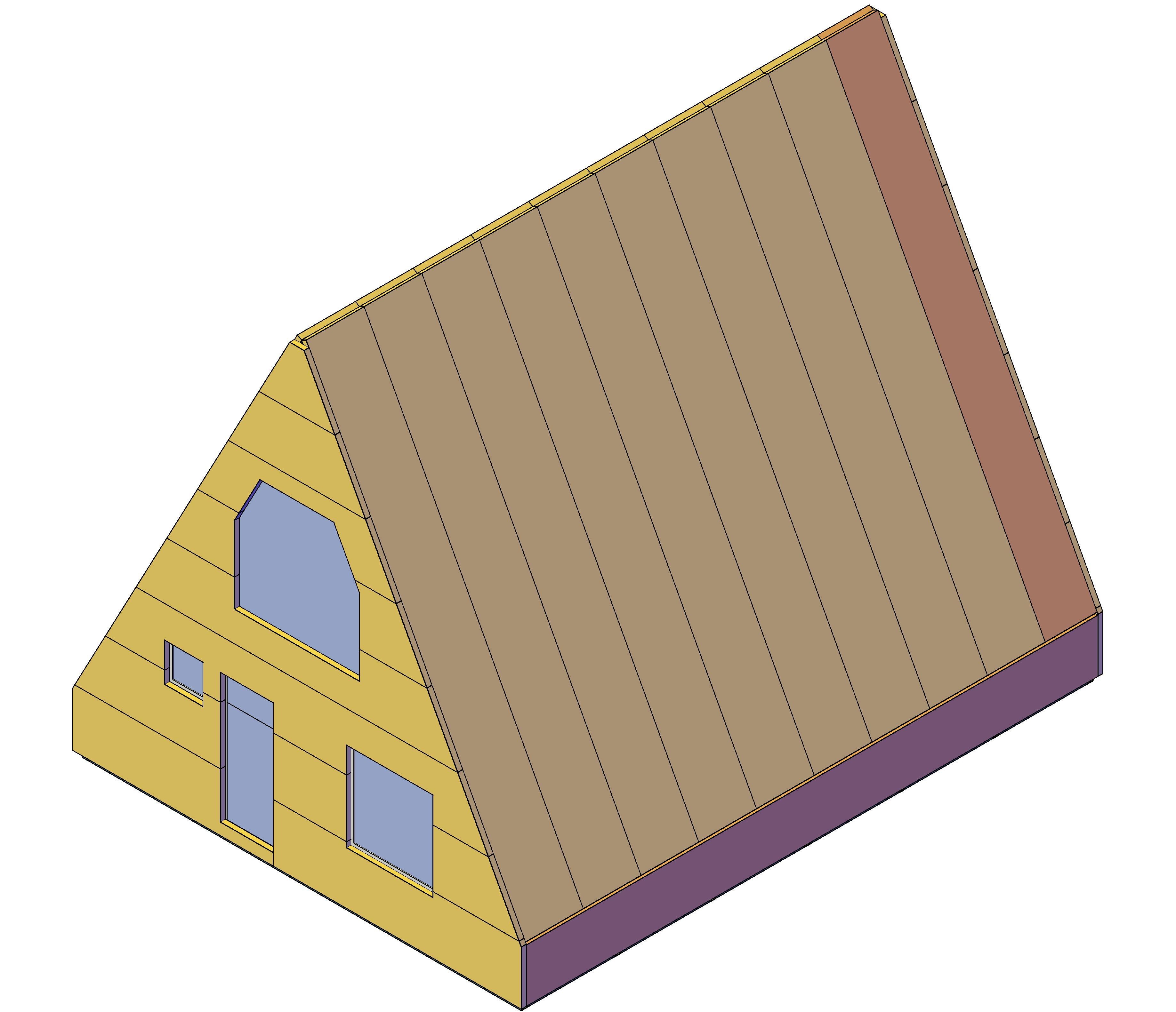

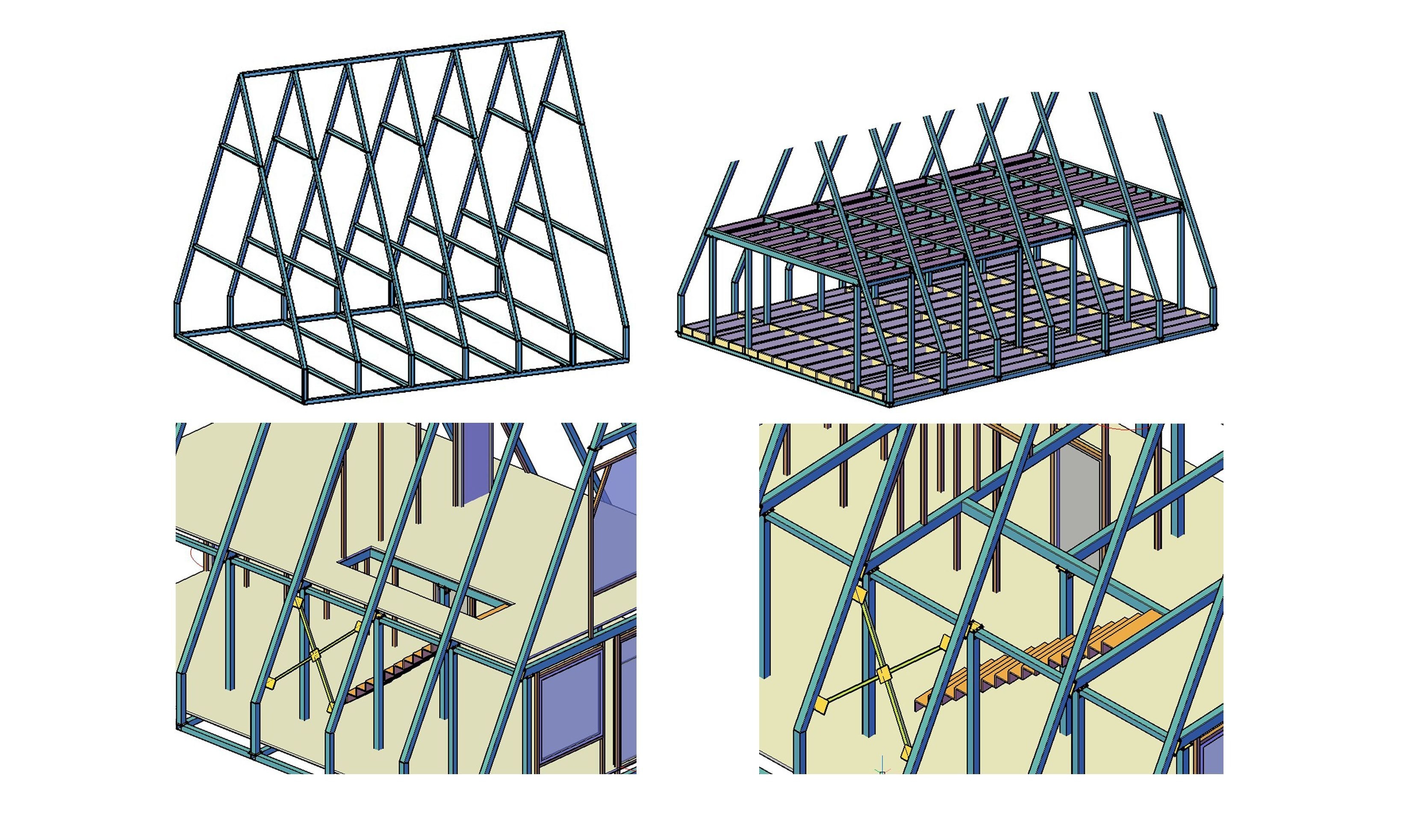

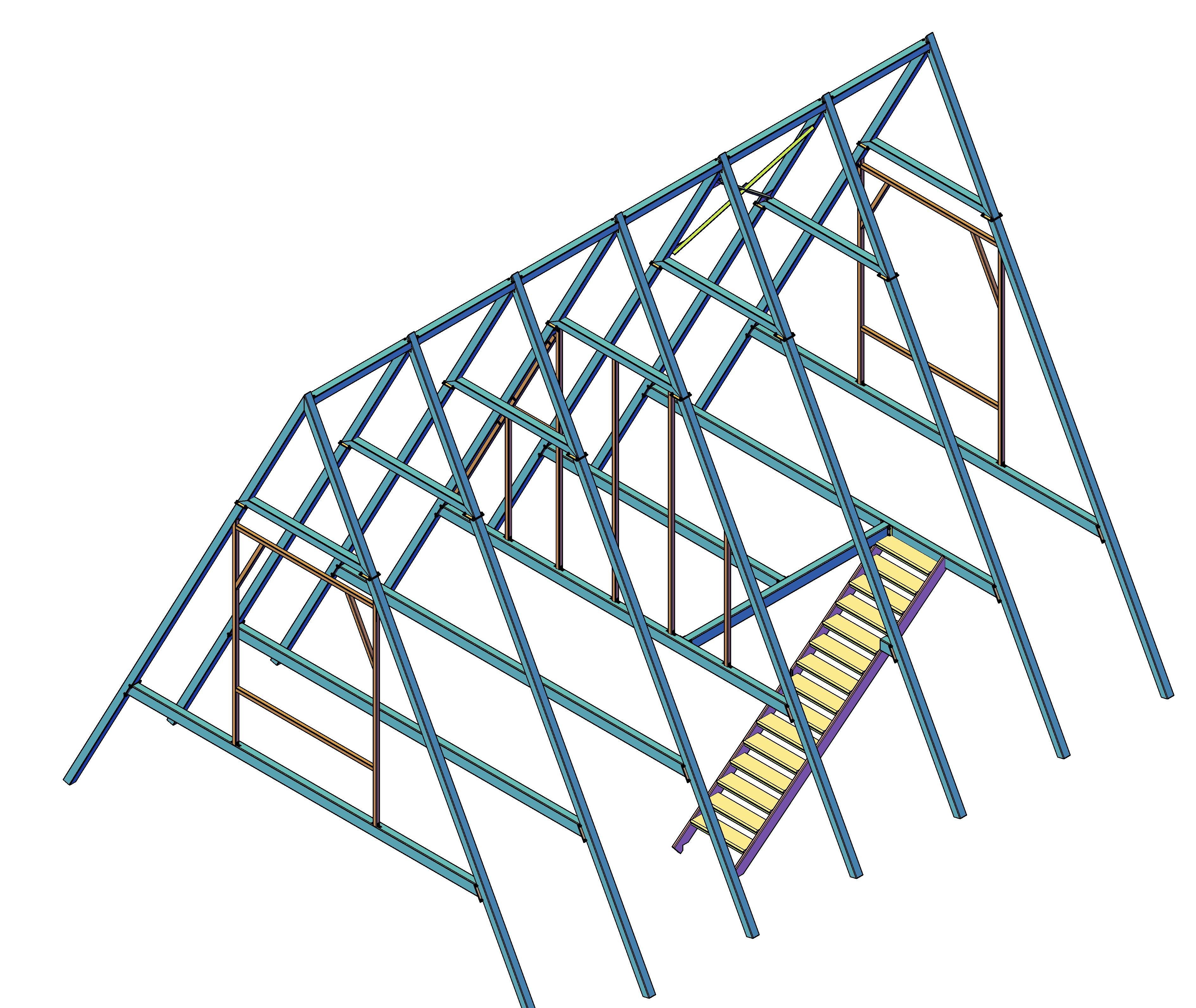

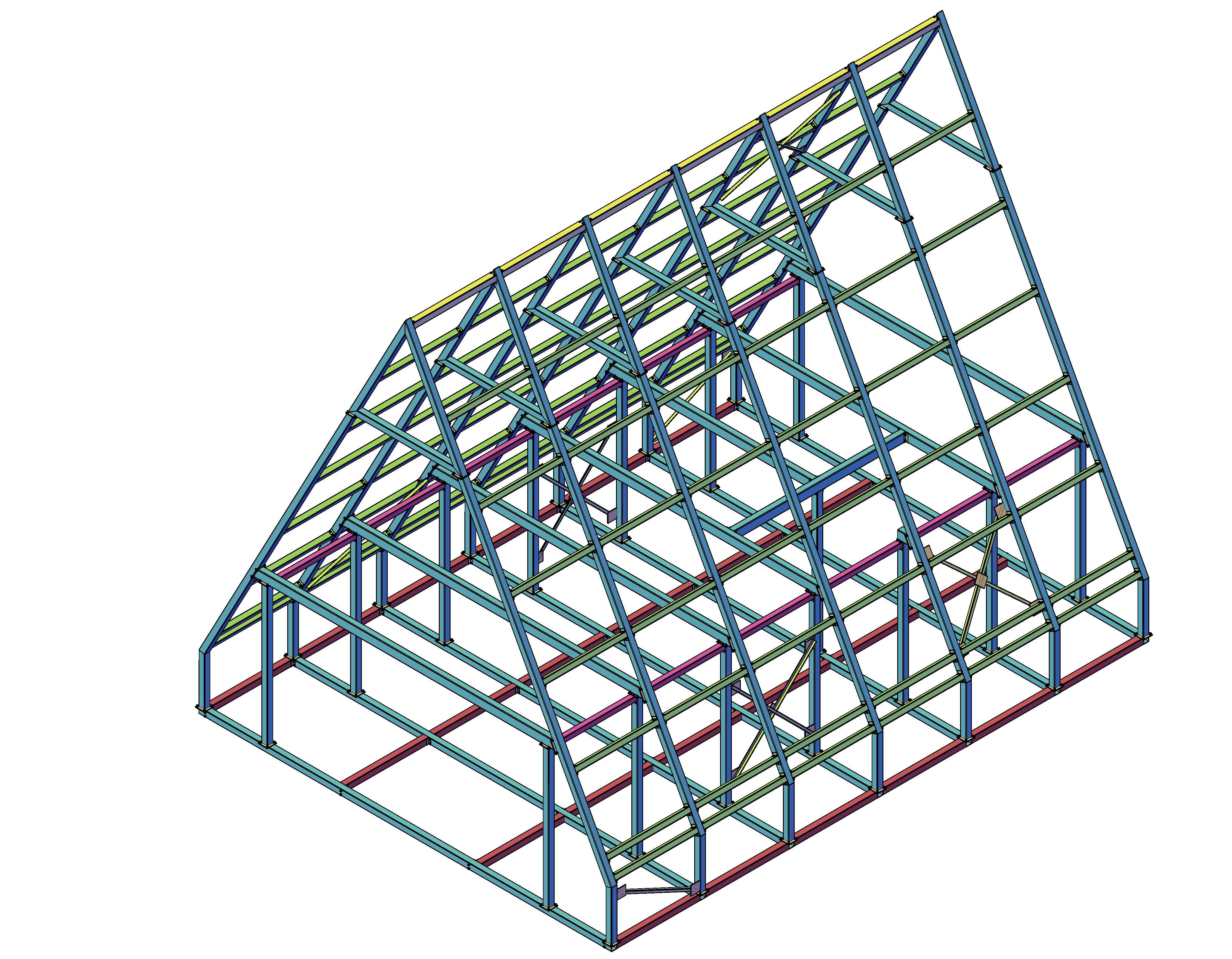

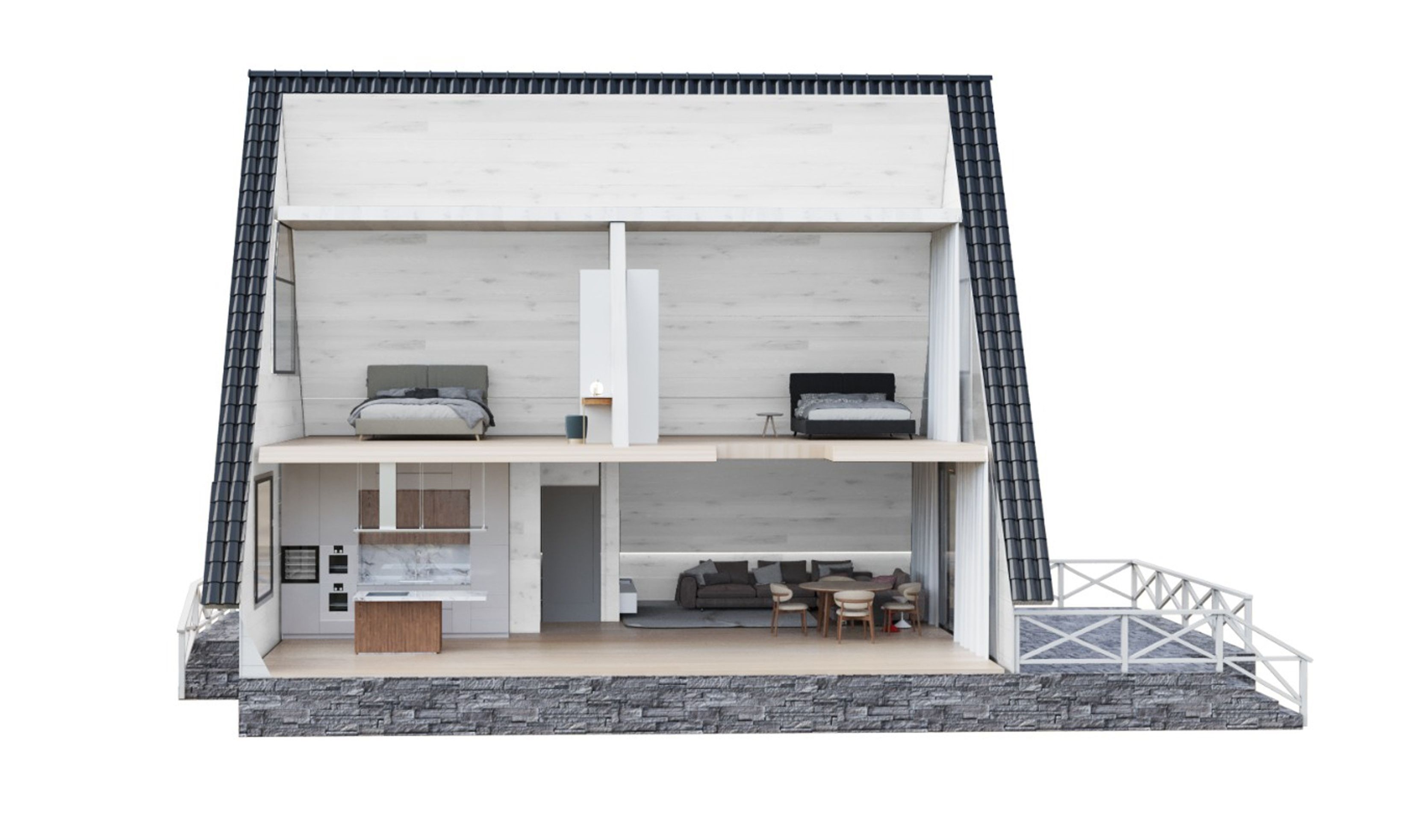

Несущий пространственный каркас выполняется из замкнутых стальных профилей по ГОСТ 8639-82 (сечения 180×120×5 мм, 120×120×3 мм и 100×100×3 мм) общей массой 7,96 т. Конструкция рассчитана на снеговую нагрузку III района (210 кгс/м²) и зимние температуры до −31 °C. Ограждающий контур формируется из энергоэффективных сэндвич-панелей толщиной 100 мм с утеплением цокольного перекрытия 200 мм. Проект предусматривает два варианта главного фасада: с панорамным двухсветным витражным остеклением (Вариант А) и с классической компоновкой окон и открытой террасой (Вариант Б).
Технический паспорт объекта
| Габариты в осях (Д × Ш) | 11 760 × 9 120 мм (шаг рам 1 920 мм) |
| Общая площадь (2 этажа + терраса) | 180 м² (пятно застройки 107,2 м²) |
| Силовой каркас | Трубы профильные ГОСТ 8639-82 (180×120×5, 120×120×3, 100×100×3) |
| Общая масса металлопроката | 7,96 т (узлы заводской готовности на болтовых и сварных соединениях) |
| Ограждающие конструкции и кровля | Сэндвич-панели 100 мм (общая площадь 356,8 м²), фальцевая/черепичная кровля |
| Теплоизоляция перекрытий | Цокольное перекрытие 200 мм (20,76 м³), межэтажное 150 мм (9,06 м³) |
| Расчетные нагрузки | Снеговая нагрузка 210 кгс/м² (III район), зимняя температура до −31 °C |
Фотоотчет и чертежи КР
Фотогалерея реализации и узлов (13 кадров)
