FLAT-PACK • БК-20
Серийный выпуск
Сборно-разборный блок-модуль (Flat-Pack 20ft)
Универсальный быстровозводимый модуль из сэндвич-панелей на жесткой болтовой раме с комплектом КР
СПРАВКА ПО ОБЪЕКТУ (АРХИВ ПРОИЗВОДСТВА):
Проект сборно-разборного модуля (формат современной технологичной бытовки, штаба стройки или офисного модуля). Включает полный конструкторский альбом узлов рамы и фотографии серийного образца.
Площадь
14.8 м²
Этажность
1–2 этажа
Модулей / Блоков
1 шт.
Срок завода
10 дней
Архитектурно-конструктивное описание
Универсальный сборно-разборный блок-модуль (технологичная модульная бытовка), разработанный инженерами REBUTE для быстрого развертывания строительных штабов, мобильных офисов, КПП, жилых вахтовых городков и сервисных павильонов.

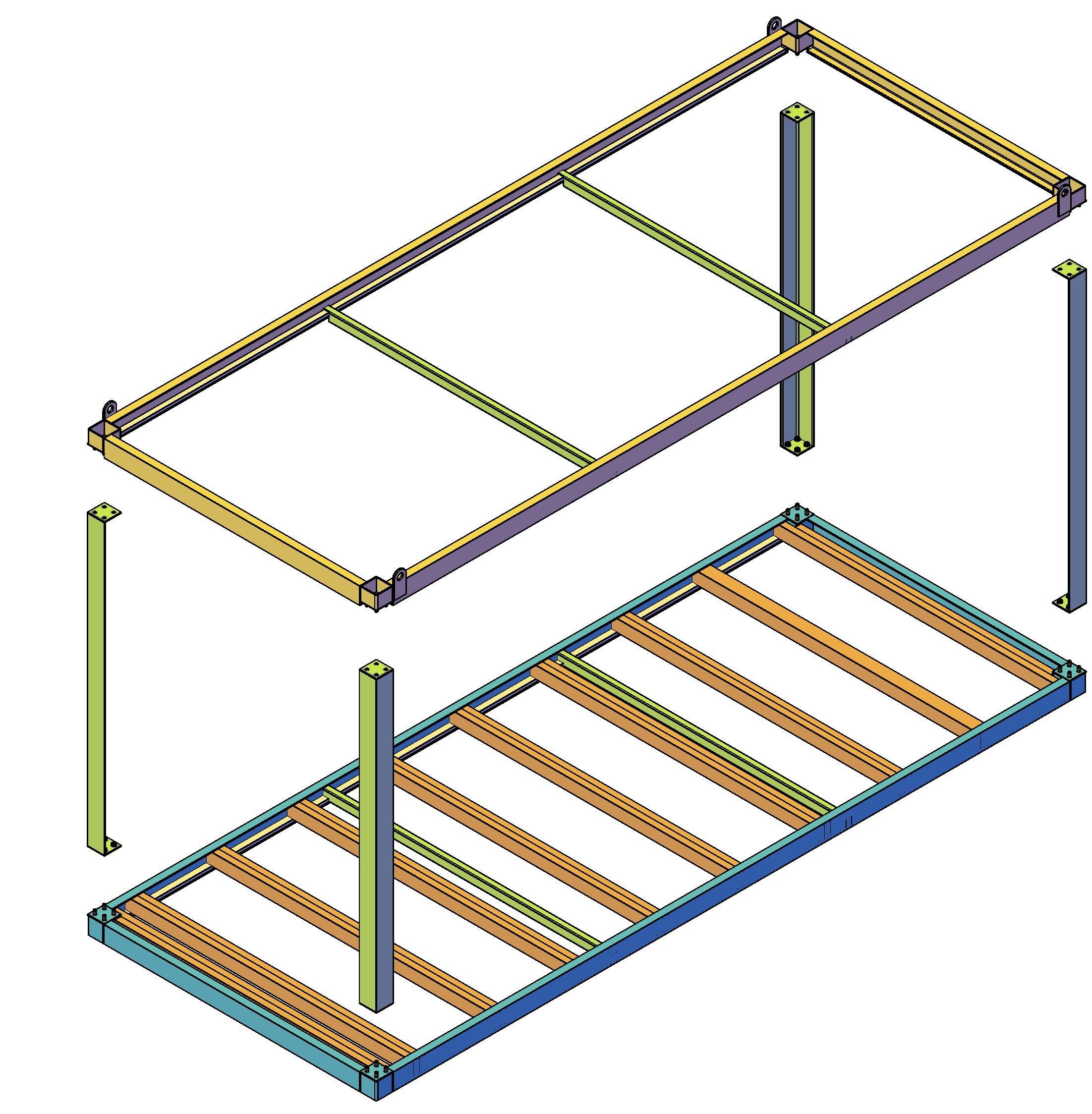

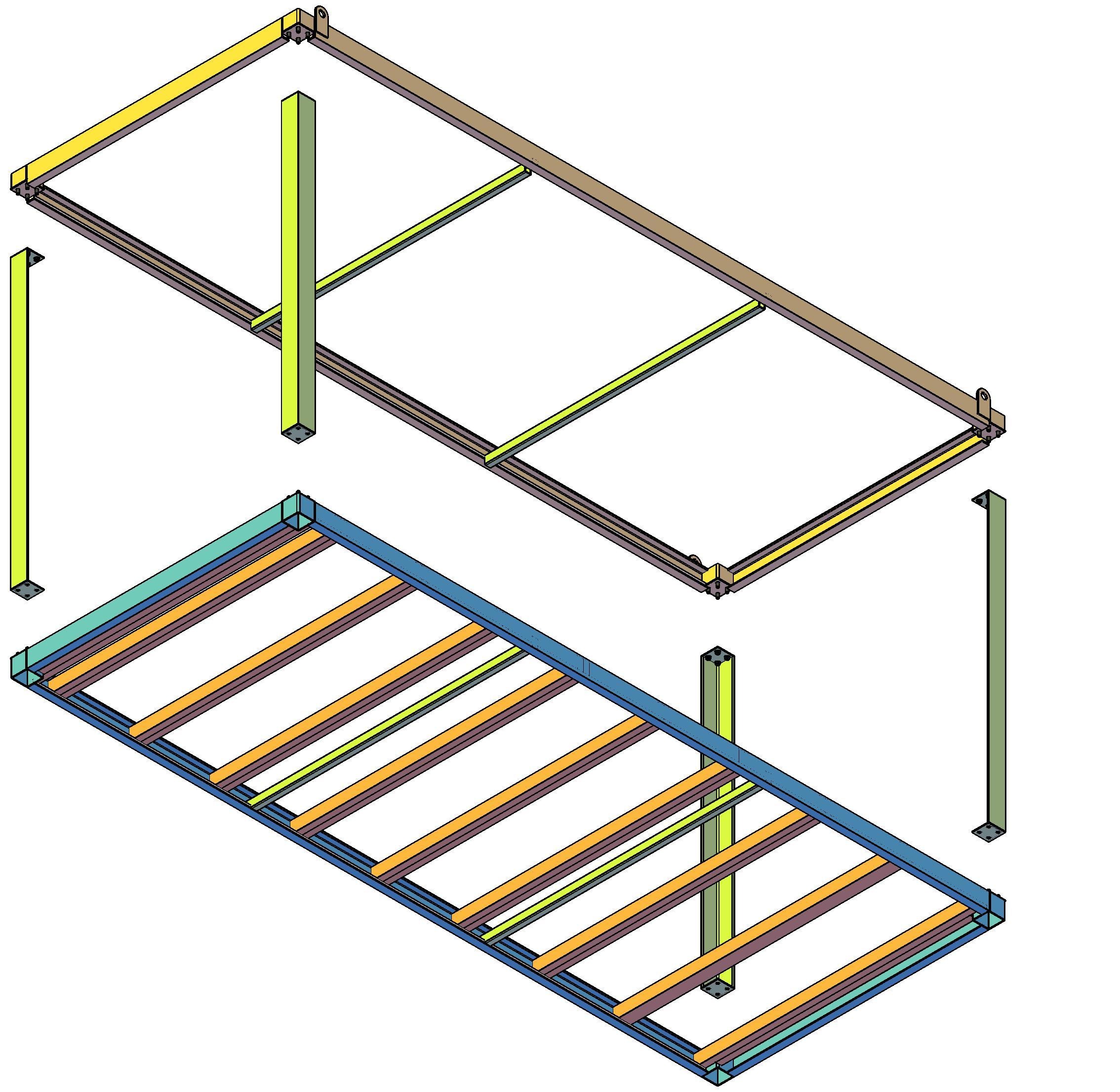

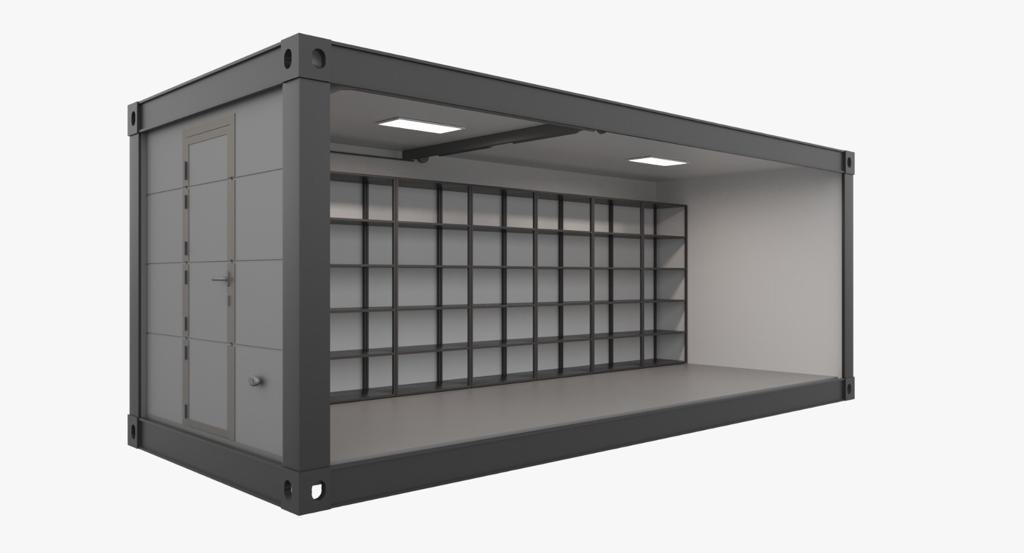

Несущая рама оснащена литыми угловыми фитингами, верхними такелажными проушинами и интегрированным внешним вводом электропитания. Благодаря болтовому соединению стоек модули могут поставляться как в собранном виде «под ключ», так и в компактных транспортных пакетах Flat-Pack, снижая расходы на логистику до 4 раз.
Технический паспорт объекта
| Габаритные размеры | 6 058 × 2 438 × 2 591 мм (стандарт 20-футового ISO-контейнера) |

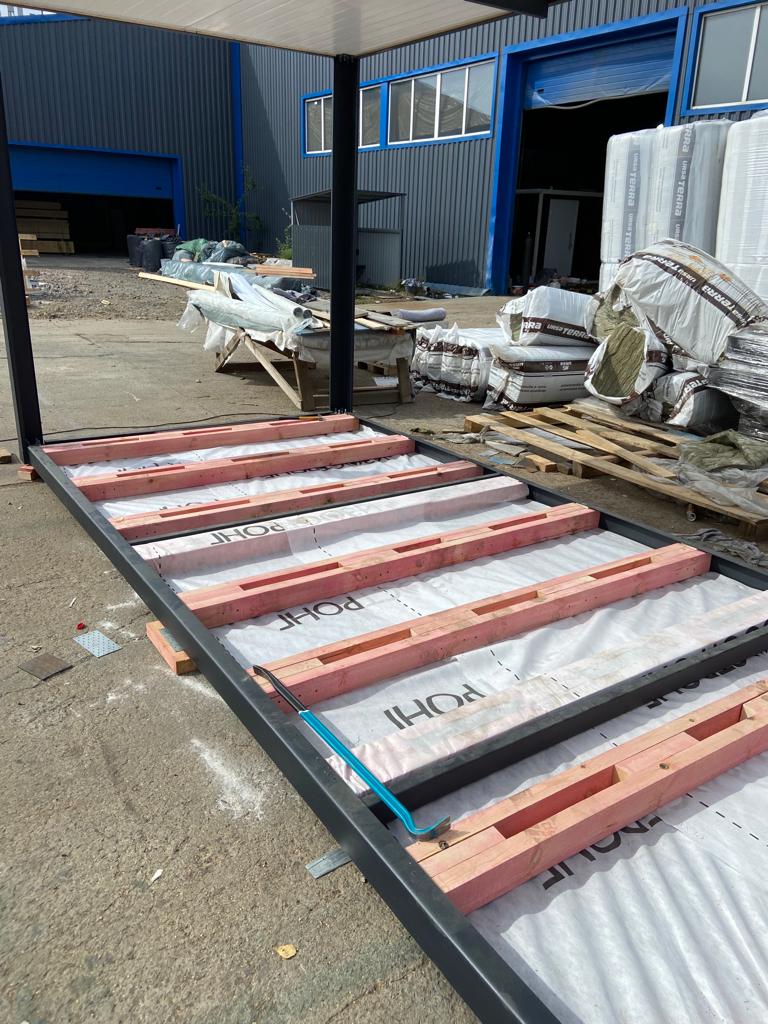

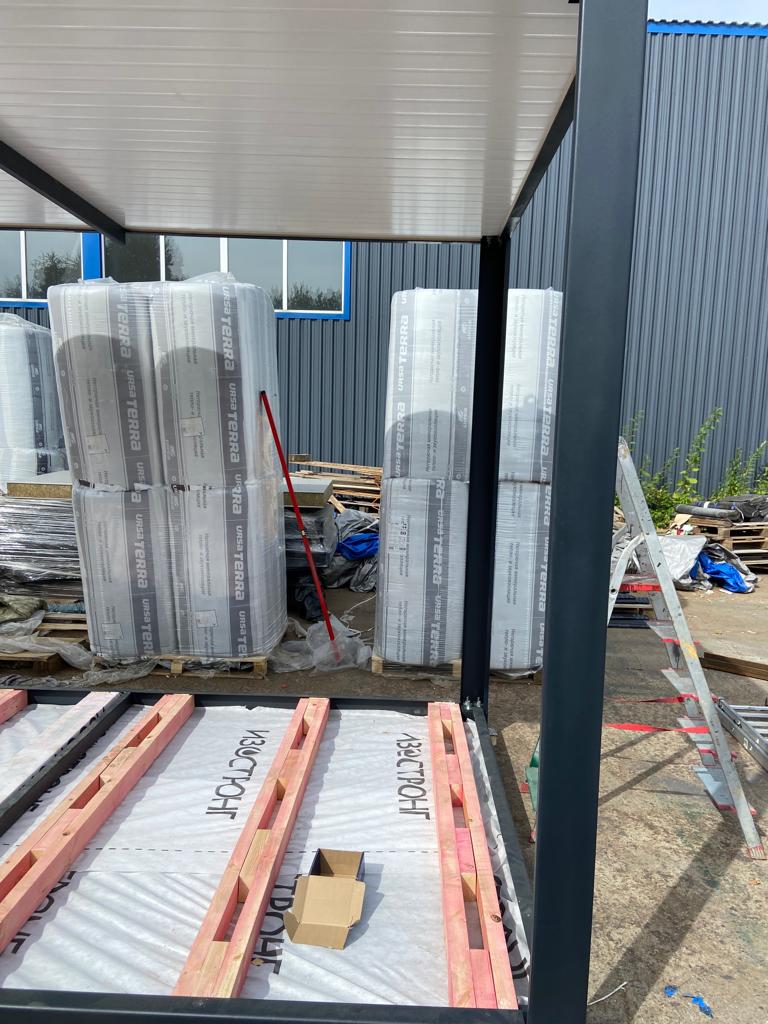

| Конструкция каркаса | Сборно-разборная стальная рама с угловыми фитингами, такелажными проушинами и лагами пола |

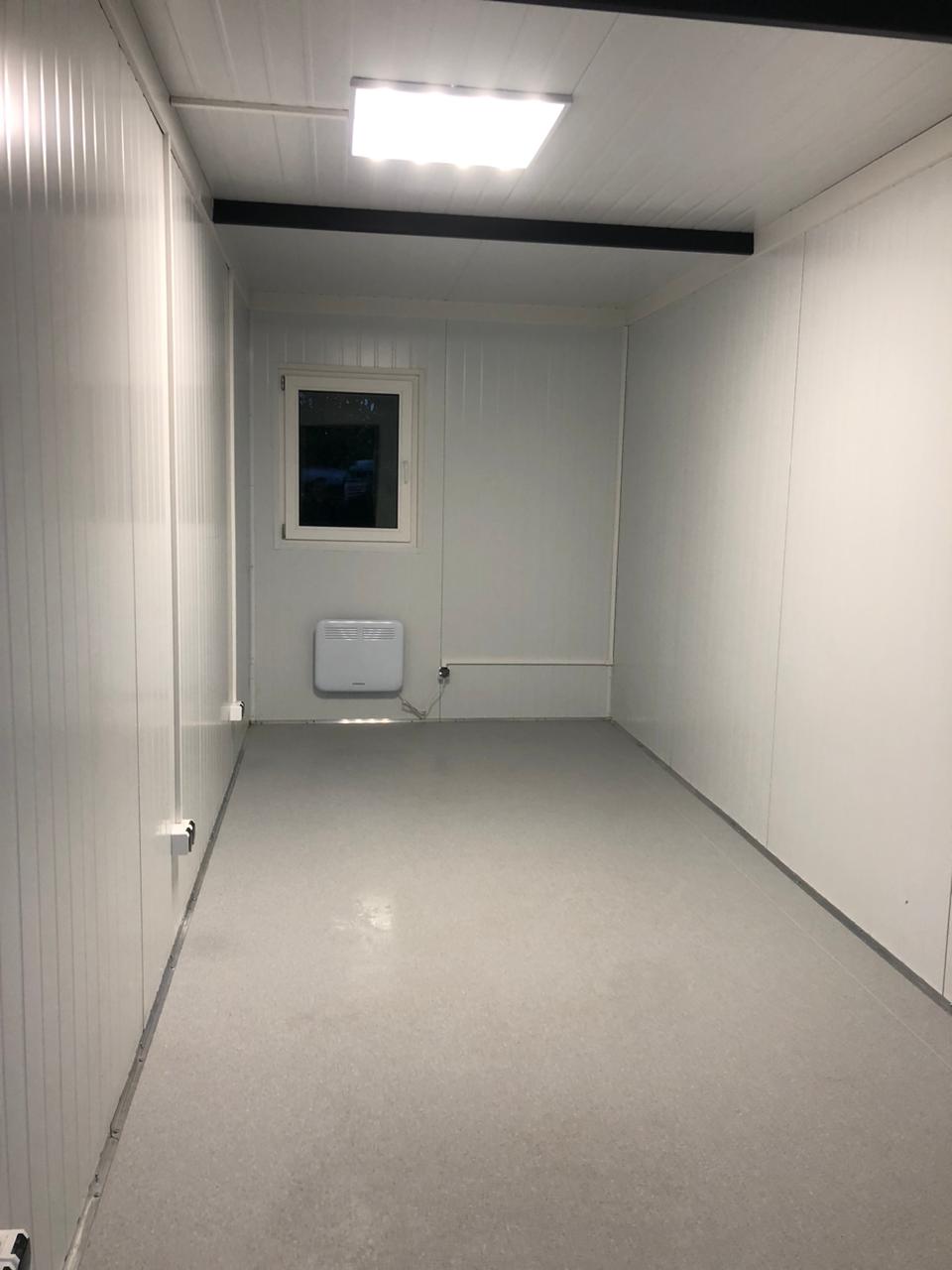

| Стены и перекрытия | Трехслойные сэндвич-панели RAL 7024 (Графит) / RAL 9003 (Белый), внутренняя чистовая отделка |
| Внешние подключения | Защищенный промышленный силовой разъем CEE 380V/220V в угловой нише нижней балки |
| Логистическая эффективность | До 6–8 модулей в транспортном пакете (Транспак) на одной еврофуре |

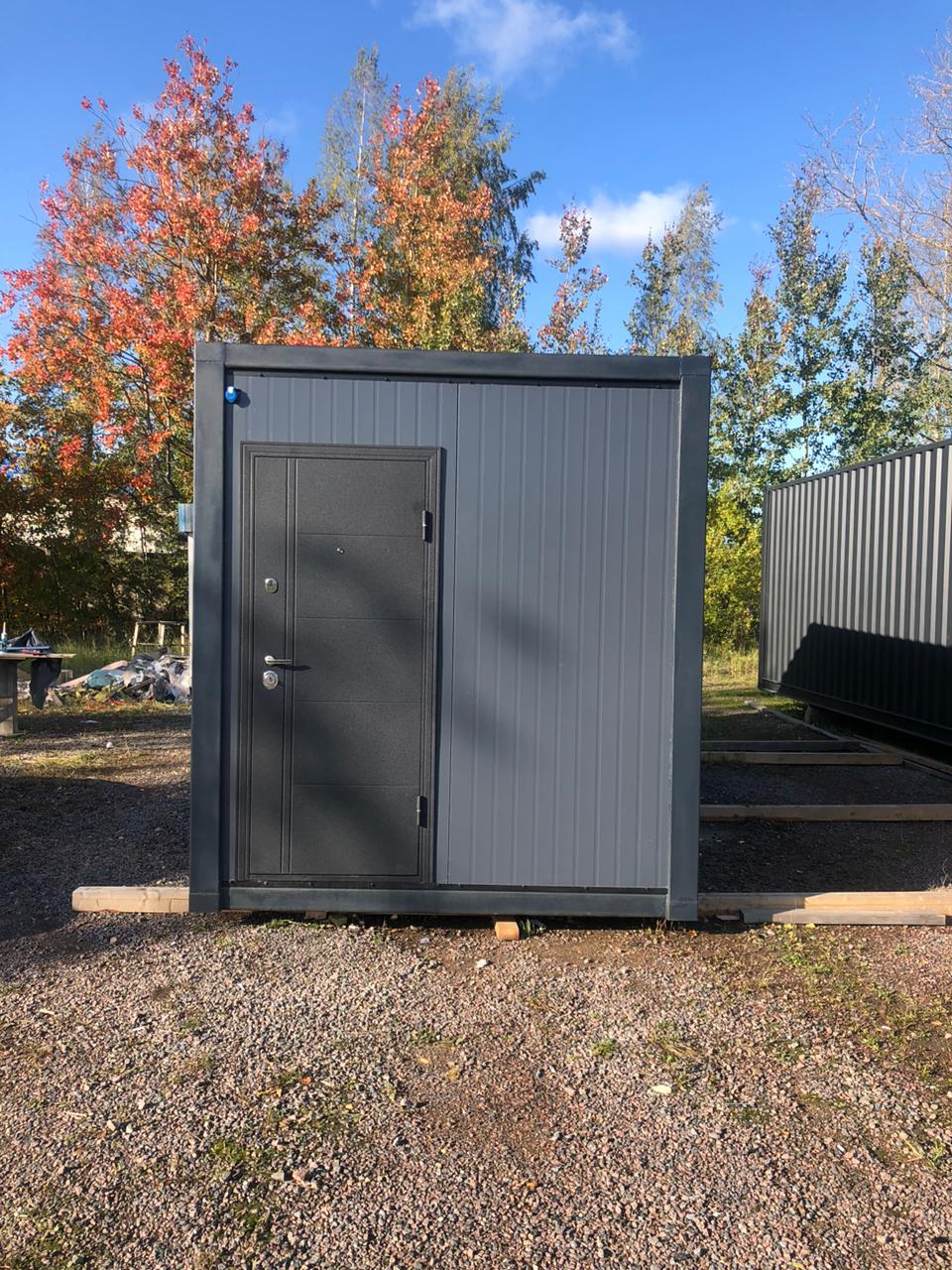

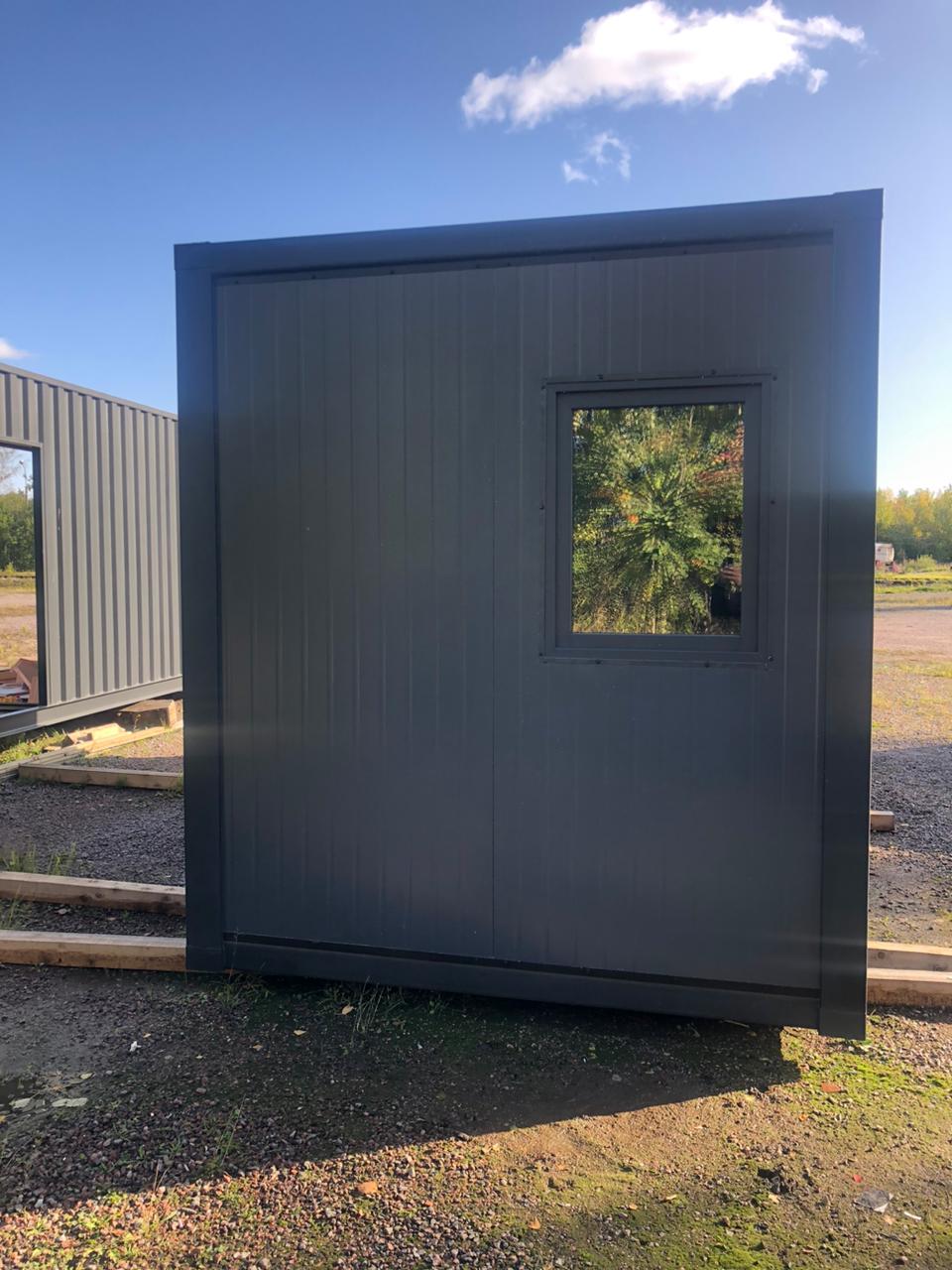

Фотоотчет и чертежи КР
Фотогалерея реализации и узлов (22 кадров)
Конструкторский отдел • КР / КМД
Заказать расчет проекта «Сборно-разборный модуль (Бытовка)»
Получите детальную смету с учетом доставки до вашего участка, фундамента и выбранной комплектации.
Детальная ведомость металлоконструкций (ГОСТ 8639-82) и сэндвич-панелей
Фиксация стоимости и сроков производства в договоре (НДС 20%)
Заводское изготовление силовых рам на стапелях с контролем геометрии
